Генератор Г-222 Ваз-2105. Опции

[CaxyH]

Извиняюсь если данный вопрос уже проскакивал, поиск ничаго подробного не дал...
Вообще купил новую гену от 2105, поставил, все рабоат все замечательно, но есть 1 вопрос: в это гене таблетка (реле регулятор) встроенна сразу в гену саму, так вот у меня ессно есть отдельная реле на корпусе, нужно ли убрать эту реле??

[БлижнийСвет]

Разумеется. При этом отсоединяешь от старого РН провода 15 и 67 (розовый и серый), соединяешь их вместе, соединение изолируешь. Второй конец серого провода 67 подключаешь к клемме 15 нового генератора.

[CaxyH]

Разумеется. При этом отсоединяешь от старого РН провода 15 и 67 (розовый и серый), соединяешь их вместе, соединение изолируешь. Второй конец серого провода 67 подключаешь к клемме 15 нового генератора.

Спасибо буду знать, а то мучал вопрос этот долго...

[kolobok]

И другой вариант (учитывая ненадежность Я112В- таблетки в 2105 генераторе). Снимаешь таблетку вместе с щетками, ставишь вместо них щетки 2101 (чудненько становятся) и возвращаешь на место родной РН.

[CaxyH]

И другой вариант (учитывая ненадежность Я112В- таблетки в 2105 генераторе). Снимаешь таблетку вместе с щетками, ставишь вместо них щетки 2101 (чудненько становятся) и возвращаешь на место родной РН.

хм.. вроде примерял, что то там не сходилось, надо будет еще раз глянуть..

ЗЫ Хотел взять сгоревшый я112в и перепаять его, чтобы просто ток шел через него...

Сообщение отредактировал CaxyH - 24.10.2009, 20:02

[Виталио 473]

вопрос по гене 2105!не давно поставил себе такой!но достала одна проблема!при включенных габаритах вся приборка, габариты и ближний свет моргает?из за чего это??диодный мост сегодня новый купил поставил,надеялся что беда в нем!не тут то было!как моргало так и продолжает моргать?на что теперь думать?если кто может скиньте плиз схему подключения гены!!!

[БлижнийСвет]

Схемы никакой не надо. Просто

ри этом отсоединяешь от старого РН провода 15 и 67 (розовый и серый), соединяешь их вместе, соединение изолируешь. Второй конец серого провода 67 подключаешь к клемме 15 нового генератора.

.
Моргать может из-за плохих контактов, износа щеток. Может быть неисправен РН (хотя это маловероятно, но проверь).
Крайний случай - механическая неисправность внутри самого генратора обрыв, замыкание и т.д.

Сообщение отредактировал БлижнийСвет - 29.10.2009, 19:02

[Виталио 473]

т.е. я как понял, надо просто поменять щетки вместе с Я112А и все?кстати еще вопрос!перерыл весь и-нет по поводу этого генератора, на всех картинках у него стоит конденсатор для подавления радиопомех!у меня его нет!стоит ли ставить?плюс еще с Реле-напряжения по картинке провод выходит и сажается на шпильку!(опять таки его нет!)не знаю правильно ли я соединил, но постараюсь написать как он подключен!провода которые под гайку,соответственно на шпильку. желтый провод который идет на Реле-зарядки, я соединил с выходом Реле-напряжения!!!,провод который выходит из корпуса, я соединил, с тем который уходит на Реле-напряжения (старая схема)!вопрос!правильно ли я подключил??

Сообщение отредактировал Виталио 453 - 29.10.2009, 19:30

[vasenik]

лучше нарисуй свое подключение, а то из твоего описание ничего не понятно - как можно

желтый провод который идет на Реле-зарядки, я соединил с выходом Реле-напряжения!!!

провод который выходит из корпуса, я соединил, с тем который уходит на Реле-напряжения (старая схема)

и что такое

провода которые под гайку,соответственно на шпильку.

Сообщение отредактировал vasenik - 30.10.2009, 15:34

[БлижнийСвет]

т.е. я как понял, надо просто поменять щетки вместе с Я112А и все?

Если причина в этом - то да.

кстати еще вопрос!перерыл весь и-нет по поводу этого генератора, на всех картинках у него стоит конденсатор для подавления радиопомех!у меня его нет!стоит ли ставить?

Если есть проблемы с прослушиванием радио - то да! Или постоянные шумы в магнитолле.

плюс еще с Реле-напряжения по картинке провод выходит и сажается на шпильку!(опять таки его нет!)не знаю правильно ли я соединил, но постараюсь написать как он подключен!

Если провод с РН сажается на шпильку и нет конденсатора, то боюсь, что это какой-нибудь тракторный генератор.

желтый провод который идет на Реле-зарядки, я соединил с выходом Реле-напряжения!!!,провод который выходит из корпуса, я соединил, с тем который уходит на Реле-напряжения (старая схема)!вопрос!правильно ли я подключил??

Желтый провод идет на реле РС702 - реле контрольной лампы!!! Неправильно!
Провод, который выходит из корпуса - это от блока дополнительных диодов что-ли? В Г222 их нет. Или диодный мостик от ВАЗ 2109 или гена чужой.

Извиняюсь, если что не так понял.

[Виталио 473]

кстати еще вопрос!перерыл весь и-нет по поводу этого генератора, на всех картинках у него стоит конденсатор для подавления радиопомех!у меня его нет!стоит ли ставить?

Если есть проблемы с прослушиванием радио - то да! Или постоянные шумы в магнитолле.
проблем с прослушиваем радио нет, т.к. постоянно музыка идет с флешки!

Вот рисунок!не стал долго мучаться, сканировал "умную книжку"!
и так начнем! вместо стандартного генератора как на рисунке у меня стоит на 55 А, и по видимому от ВАЗ 2105!если рассматривать старую схему,то получается что провод который идет с аккумулятора и еще два провода, одеваются на вывод диодного моста и закрепляются на выводе с помощью шайбы и гайки на "10"!(я так и сделал!)далее, желтый провод (опять же старая схему), на сколько я помню одевается на лепестковый вывод "щеток"!(если брать этот генератор, то по логике получается желтый провод надо одеть, на лепестковый вывод РН, которое находится на корпусе самого генератора!).серый провод (опять же старая схема), одевается на "67" вывод с центрального вывода обмотки статора!(на этом генераторе получается провод который "выходит" из корпуса (как я выразился до этого) соединил с серым проводом!по старой схеме серый провод идет на РН, которое установлено на корпусе авто с левой стороны!я отсоединил провода!стоит электронный тахометр, включаю его в режим показания напряжения, при заведенном двигателе, показывает напряжение 12В, начинаешь потихоньку нажимать на газ напряжение становится 11,9 В!сделав перемычку между проводами "67" и "15" напряжение по вольтметру показывает 14,4-14,8В!при включении габаритов поднимается до значения 15,5В.
P.S. я сначала думал что генератор от какой нить "зубилы",когда разобрал, сравнил снятый диодный мост с этого генератора со сгоревшим мостом старого генератора, они идентичны! реле стоит РС 527!
"Ближний Свет" я наверное ввел в заблуждение тем что написал раньше!прошу прощения!

Сообщение отредактировал Виталио 453 - 30.10.2009, 19:12

[Павлуха]

Ты регулятор напряжения и реле зарядки различаешь?Желтый провод-это средняя точка обмотки статора,он идет на реле и коротить его ни на че не надо!Если оставлять шоколадку,замыкаешь 15и67 регулятора напряжения и все.

[БлижнийСвет]

вместо стандартного генератора как на рисунке у меня стоит на 55 А, и по видимому от ВАЗ 2105!....
"Ближний Свет" я наверное ввел в заблуждение тем что написал раньше!прошу прощения!

Так-так-так!
Генератор на 55 А это генератор 37.3701 от ВАЗ2108, т.е. зубилы. Вот поэтому у него торчит проводок. Я правильно понял.

Лампа контроля зарядки у него подключена по-другому, без реле РС702.

Посмотри соответствующий раздел в "Важных темах".

[Павлуха]

Генератор на 55 А это генератор 37.3701 от ВАЗ2108, т.е. зубилы. Вот поэтому у него торчит проводок. Я правильно понял.

В зубильном гене 30 и 61 контакты,средней точки там нет.61 служит для начального запуска генератора,далее возбуждение питается от встроенного выпрямителя.

[Виталио 473]

вместо стандартного генератора как на рисунке у меня стоит на 55 А, и по видимому от ВАЗ 2105!....
"Ближний Свет" я наверное ввел в заблуждение тем что написал раньше!прошу прощения!

Так-так-так!
Генератор на 55 А это генератор 37.3701!

я с обозначением не могу разорбаться! выбито 2 комбинации цифр 03.91 и 6411.3701!кто че скажет?
по второй комбинации получается что генератор вообще "Генератор 6411.3701. Г 250 ЗИЛ"!у меня сцуко уже мозги на бекрень из за этого генератора!

Ты регулятор напряжения и реле зарядки различаешь?Желтый провод-это средняя точка обмотки статора,он идет на реле и коротить его ни на че не надо!Если оставлять шоколадку,замыкаешь 15и67 регулятора напряжения и все.

У меня так и сделано!желтый со средней точкой, вывод с РН с серым, и сделана перемычка между "67" и "15".

Сообщение отредактировал Виталио 453 - 31.10.2009, 16:07

[БлижнийСвет]

Весьма забавно! Ты лучше сфоткай свой генератор сбоку и со стороны задней крышки.
Видимо всё-таки тракторный!

[Виталио 473]

Сегодня хотел это как раз сделать.но сцуко на телефоне камера накрылать.завтра ближе к вечеру выложу фото.если бы был от трактора,то я не думаю что обмотки и диодные мосты были одинаковы.хотя,хрен его знает.уже мозги кипят.

[Павлуха]

Сегодня хотел это как раз сделать.но сцуко на телефоне камера накрылать.завтра ближе к вечеру выложу фото.если бы был от трактора,то я не думаю что обмотки и диодные мосты были одинаковы.хотя,хрен его знает.уже мозги кипят.

Из генератора белый провод торчит?Если да,то он идет на регулятор напряжения(встроенный),т.е. подлючается к шоколадке.

Сообщение отредактировал Павлуха - 31.10.2009, 19:16

[kolobok]

Так все долго будут гадать... Автор заявил, что генератор с пятерки. А это - Г222, все от этой печки и пляшут. Теперь вдруг выясняется, что зверь неизвестной породы. Можно такого насоветовать... Фото в студию.

Сообщение отредактировал kolobok - 31.10.2009, 19:38

[БлижнийСвет]

Для справки:
В большинстве тракторных генераторов стоят обычные Жигулевские диодные мостики и от Г221 и от 37.3701 в зависимости от модификации. Шоколад - Я 112 В. По форме и габаритам полностью соответствует Я112Б. Если стерлась надпись - не отличишь!

[Виталио 473]

Как и обещал!сделал фото генератора!
сделаны фото "вид сзади" и "вид сбоку"!надеюсь, что после этих фото мне скажут, че за зверье стоит и че с ним сделать можно!!кто что скажет?

Сообщение отредактировал Виталио 453 - 1.11.2009, 16:07

Прикрепленные файлы




[kolobok]

Это не Г221, не "восьмой" - 100%. ЕСЛИ генератор жигулевский, то это "пятый" Г222. Очень похож, хотя надписей не видно. Извините, к тракторам с вопросами ремонта не подходил, потому сказать ничего не могу как выглядят их генераторы. А так - Г222.

[БлижнийСвет]

Это тракторный генератор (их модификаций больше, чем автомобильных) сходу марку назвать не могу.
Литая алюминиевая крыльчатка, РН в разборном алюминиевом корпусе. Я даже уверен, что у него нет щеток, это т.н. индукторный тип.

[Павлуха]

Ну не автомобильный точно и на 222 не похож

[Виталио 473]

Это тракторный генератор (их модификаций больше, чем автомобильных) сходу марку назвать не могу.
Литая алюминиевая крыльчатка, РН в разборном алюминиевом корпусе. Я даже уверен, что у него нет щеток, это т.н. индукторный тип.

щетки есть!разбирал корпус РН, там стоит таблетка Я112А1.

Прикрепленные файлы




[Виталио 473]

Возник вопрос!можно ли взамен родных щеток,поставить щетки от родного генератора 06?как их изготовить?

[mik58]

Возник вопрос!можно ли взамен родных щеток,поставить щетки от родного генератора 06?как их изготовить?

родной генератор для 2106 это Г221 от 2101, а щетки можно изготовить взяв от других моделей щетки большего размера и обточить напильником это ведь графит практически как в твердом карандаше. Сначала надо посмотреть не подойдут ли от Г221 больно похожи(цена рублей 15).

Сообщение отредактировал mik58 - 2.11.2009, 12:30

[Виталио 473]

Я имею в виду,как их крепкую к "таблетки"?родные крепятся через пластмассовую вставку.а с другими как быть я х.з.

Я имею в виду,как их крепкую к "таблетки"?родные крепятся через пластмассовую вставку.а с другими как быть я х.з.

Сообщение отредактировал Виталио 453 - 2.11.2009, 12:38

[vasenik]

надеюсь, что после этих фото мне скажут, че за зверье ... кто что скажет?

Слева Игорь Бочкин, справа Андрей Панин

я с обозначением не могу разорбаться! выбито 2 комбинации цифр 03.91 и 6411.3701!кто че скажет?
по второй комбинации получается что генератор вообще "Генератор 6411.3701. Г 250 ЗИЛ"!

ну да, похоже, так и есть "Генератор 6411.3701. Г 250 ЗИЛ":
цифри 3701 - обозначают код продукции, а именно генератор, а цифри 6411 типа "подвид" данного вида
03.91 - похоже это дата рождения тов.Гены

[Виталио 473]

надеюсь, что после этих фото мне скажут, че за зверье ... кто что скажет?

Слева Игорь Бочкин, справа Андрей Панин

я с обозначением не могу разорбаться! выбито 2 комбинации цифр 03.91 и 6411.3701!кто че скажет?
по второй комбинации получается что генератор вообще "Генератор 6411.3701. Г 250 ЗИЛ"!

ну да, похоже, так и есть "Генератор 6411.3701. Г 250 ЗИЛ":
цифри 3701 - обозначают код продукции, а именно генератор, а цифри 6411 типа "подвид" данного вида
03.91 - похоже это дата рождения тов.Гены

я в принципе так и думал что это год и месяц рождения генератора

теперь остается выяснить одно,стоит ли с ним вообще возиться или кинуть сразу в утиль!!!???знакомый мне его отдал, сказав при этом что этот гена у него стоял на 6-ке

Сообщение отредактировал Виталио 453 - 2.11.2009, 16:59

[kolobok]

Посмотрел фотки еще раз внимательно. Утверждаю, что внешне этот генератор НИЧЕМ не отличается от Г222. НИЧЕМ! Может, цифрами/буквами, но на фото их не видно. В Г222 шоколадка Я112В. И самое главное, если отливка крышек одинакова (а я подозреваю. что это именно так), то в заднюю крышку легко и непринужденно становятся обычные жигулевские щетки. Естественно старые щетки с шоколадкой и алюминиевым корпусом удаляются. Не надо ничего пилить/сверлить. А, чуть не забыл - надо поставить пластмассовый держатель провода средней точки обмотки статора, который сейчас дико торчит из отверстия. Отверстие форме держателя соответствует.

Сообщение отредактировал kolobok - 2.11.2009, 17:15

[vasenik]

теперь остается выяснить одно,стоит ли с ним вообще возиться или кинуть сразу в утиль!!!???знакомый мне его отдал, сказав при этом что этот гена у него стоял на 6-ке

Ставь, не робей, выкидуй шоколадку и лепи по стандартной схеме с внешним РН.

[Виталио 473]

Вчера как раз из двух старых генераторов собрал один!как раз на родном (в котором сгорели 3 подряд новых диодных моста, стояли новые щетки, чуть чуть потертые!)снял РН которое на корпусе, и стандартные щетки встали на место как будто они там были!как поставлю гену и проведу пробный пуск обязательно отпишусь!я бы и завтра уже это сделал, но <censored> сессия оказывается началась, поэтому Ж.... будет в мыле!ближе к выходным все будет!
P.S. спасибо огромное всем, кто хоть как то пытались помочь в моей проблеме!

[Виталио 473]

Разрулив немного с сессией,решил поставить генератор.поставил,перед этим конечно зарядил аккум.все подключил,завел,прогрел машину,включаю габариты моргает.поменял шоколадку,порвать перестало.но не устраивает напряжение.при другой шоколадке напряжение 12.5В,при старой 14.5В.

Сообщение отредактировал Виталио 453 - 5.11.2009, 22:26

[lex-inz]

Это 100% не г222 !Больше всего похож на гену от старого зила.Заморачиваться с ним не стоит,так как выдает он вроде 35 А,если не ошибаюсь.

[Виталио 473]

этот гена от ВАЗ 2105!уже стоит давным давно на машине и работает отлично

[lex-inz]

этот гена от ВАЗ 2105!уже стоит давным давно на машине и работает отлично

С чем Вас и поздравляю.Удачи.

[Виталио 473]

спасибо большое!гена был установлен осенью!посмотрим как он себя проявит этим летом!

[ВаНеК]

как ты избавился от моргания??? сегодня посмтаивл точно такойже КЗАТЭшный Г-222 и все лампы теперь как мигалки

[Бригадир]

Подскажите кто знает, ситуация следующая, мой генератор сдох, мне дали другой, по креплениям подходит. Я его поставил, подключил также, как и предыдущий, но остался один неподключеный проводок, теперь лампочка АКБ горит постоянно, клемы на рабочем движке с аккумулятора снимаю - движок не глохнет, но аккума хватает на неделю, потом нужно снова заряжать. В автоэлектрике совсем деревянный если можно доступным языком обьяснить куда тот проводок подключить? предположительно гена с пятерки, но это не точно. Заранее спасибо.

[fidel_ep]

Поставил г222 50А по самому простому варианту - шоколадку со щетками нафиг, щетки 2101, подключенрие проводов как на г221. Но. Напряжение на клемах АКБ при 2000 оборотах - 15,5В, включаю дальний свет, музыку на увэсь - 15,6В!!! Перепробовал три разных РН - все так же. Как убрать перезаряд? На старом гене было, в тех же условиях, до 13В.

[Роман Кировоград]

Это разве самый простой способ, я когда ставил, выкинул реле регулятор (тот что на брызговике под капотом) стоял, провода соединил и все норм...

[Heretic85]

помогите добрым словом.
такая ситуация:
приобрел шестерку, с ней в комплекте куча проблем. основная-не идет зарядка акк. горит лампа зарядки.
заменил рр напряжения, проблема осталась. вчера подогнали генератор(стоял на пятере). по виду точ такой как у меня, только кандер напаян. установил, но проблема не ушла. провода подсоединил как были(две под гайку, черный на щетки желтый на др клем). мучают сомнения что прошлый владелец мог неверно подсоединить провода. как должно быть? и какой эфект на эл если не верно подкл?


Сообщение отредактировал Heretic85 - 23.4.2011, 3:30

[gunner16]

Подскажите кто знает.
Поставил генератор, по моему от 2105 (по крайней мере стоял на движке с ремнем ГРМ), там еще регулятор напряжения на корпусе. Все подключил, старое РН отключил,провода 67 и 15 замкнул, все нормально работает, только напряжение еще не мерял. Но появились помехи в радио. Так вот как от них избавиться. Если там должен стоять конденсатор, то где, и куда его там напаять?

И еще вопрос. Машина у меня 21063 1985 года выпуска. на ней стоит родной РН (который я отключил, маркировку не помню). Кто нибудь знает какое он напряжение должен выдавать, и может лучше оставить его, а РН с гены убрать?

[payalnikk]

Конденсатор такой как на фото (с зеленым проводком)
Возбуждение генератора лучше сделай по правилам, через резисторы с лампочкой, или например как тут

[gunner16]

По ходу у меня его нет. А какой он емкости?

А схему возбуждения я и не трогал, как было так и есть.

[payalnikk]

По ходу у меня его нет. А какой он емкости?

Конденсатор емкостью 2,2 мкФ, в автомагазине они есть.

А схему возбуждения я и не трогал, как было так и есть.

Как не трогал? Я так понял, что раньше у тебя стоял стоковый гена, сейчас от пятерки, схемы включения у них разные, то что ты замкнул 15 и 67 провода и ничего больше не делал, не означает что цепь возбуждения генератора правильная.
Еще лампочка контроля зарядки работает правильно?

В кратце напишу как подключить генератор с малыми потерями:
Что нужно:
1. Не рабочее или не нужное Реле Напряжения (РН);
2. Два резистора по 100 Ом на 1 или 2 Ватт, каждый.
3. Паяльник, олово канифоль, можно лак;
4. Термоусадка или изолента;
5. Кусок провода — 50-100 см длиной.
6. Разъем «мамка» — 1 шт.
7. Желательно тестер;

Теперь, что мы делаем:

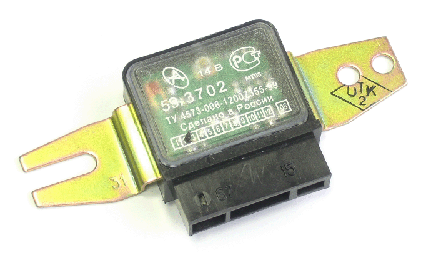

1. Разбираем РН, откручиваем и выпаиваем с него платку.
На места платки подпаиваем, паралельно, два приготовленых резистора, если есть лак — лакируем места пайки.
Получается, что то вроде этого

Собираем и устанавливаем. Подключаем к «РН» провода как и были раньше.
2. Снимаем приборку, находим лампочку контроля зарядки, отрезаем от ее патрона провод белый с черной полосой, только так, чтобы мы могли к нему подпаяться. Зачищаем провод со стороны лампочки, другой обрезок изолируем — пригодится .
3. Подпаиваем к зачищеному проводу, приготовленый провод, изолируем соединение и протягиваем его, аккуратно и без фанатизма, к 10-му предохранителю. Там его обрезаем до нужной длины, и обжимаем или припаиваем мамку. Потом одеваем на 10- пред, со стороны оранжевого провода.
4. Убираем реле контроля заряда, и желтый провод, который шел с него на гену, оранжевый провод с реле изолируем. Черный провод, присоединяем к серому, который шел на счетки гены с 67 вывода нашего переделанного «РН» и изолируем.
Подсоединяем его на вывод «Д», генератора.
5. Те провода, что подсоединялись к 30-му болту старого гены, подсоединяем к новому.
Что бы было понятней, нарисовал схему


Все! Одеваем клемы на аккумулятор, включаем зажигание, проверяем загорелась ли лампа контроля, заводим, смотрим на лампу контроля заряда, проверяем зарядку

[Виталио 473]

Кстати себе тоже надо поставить такой кондер....гена тоже от 5-ки...
Сань!хотел спросить совета у тебя!у меня щетка которая касается внешнего контактного кольца ротора гены изнашивается быстрее....которая касается внутреннего кольца изнашивается меньше.......из за чего может это происходить?

[gunner16]

payalnikk, чет я не очень пойму. У меня гена пятый, очень старый (86го года, кажется, там еще реле напряжения прямоугольник такой то ли дюралевый, то ли силуминовый) так вот на гене получается три вывода. Один под гайку, один с реле напряжения и один с самого гены откуда то. А ты разъяснил только про два вывода.

Сейчас лампа зарядки работает абсолютно нормально (включил зажигание-горит, завел-не горит) и никаких там помаргиваний не происходит, аккум (очень старый) не разряжается, проблем с завестись нет.

[payalnikk]

Все, я понял, извини - протупил. Речь идет о генераторе Г222, я подумал, что речь шла о 37.3701.
Так что все у тебя подключено правильно правильно.
осталось тебе только подключить конденсатор, и проверить какое напряжение дает генератор на холостых и на 2,5тыс оборотах.

[gunner16]

Все, я понял, извини - протупил. Речь идет о генераторе Г222, я подумал, что речь шла о 37.3701.
Так что все у тебя подключено правильно правильно.
осталось тебе только подключить конденсатор, и проверить какое напряжение дает генератор на холостых и на 2,5тыс оборотах.

OK, спасибо

[payalnikk]

...у меня щетка которая касается внешнего контактного кольца ротора гены изнашивается быстрее....которая касается внутреннего кольца изнашивается меньше.......из за чего может это происходить?

Это у всех так, не переживай, всегда изнашивается больше минусовая щетка (а так же и минусовое контактное кольцо). Почему? Как бы это объяснить. В общем, ток переносит частицы меди с отрицательного контактного кольца на щетку, кольцо становиться матовым, шершавым, соответственно щетка быстрее изнашивается. И чем больше ток, тем больше износ.

[gunner16]

Подскажи, пожалуйста, какой нормальный прибор для замеров можно взять. Ну и по цене тоже нормальный естественно.

[payalnikk]

Из не дорогих и более менее можно вот такой http://megom.nm.ru/multimetr/m830.html или ему подобный - отличия в функциях не значительны. Хватит с головой.

[gunner16]

Из не дорогих и более менее можно вот такой http://megom.nm.ru/multimetr/m830.html или ему подобный - отличия в функциях не значительны. Хватит с головой.

Спасибо

[Виталио 473]

...у меня щетка которая касается внешнего контактного кольца ротора гены изнашивается быстрее....которая касается внутреннего кольца изнашивается меньше.......из за чего может это происходить?

Это у всех так, не переживай, всегда изнашивается больше минусовая щетка (а так же и минусовое контактное кольцо). Почему? Как бы это объяснить. В общем, ток переносит частицы меди с отрицательного контактного кольца на щетку, кольцо становиться матовым, шершавым, соответственно щетка быстрее изнашивается. И чем больше ток, тем больше износ.

Просто когда так изнашивается у меня напряжение подпрыгивает.поставлю новые напряжение стабильно стоит
Самый оптимальный мультик для дома и для гаража....у меня дома такой же,а на работе уже такими давно не пользуемся.уже профессиональные закупили давно......

Сообщение отредактировал Виталио 473 - 2.6.2011, 16:35

[Кирилл22]

Всем привет.парни такой вопрос.Поставил гену от пятерки,все как по схемам тут соеденил,провода 15 и 67 перемкнул.В итоге зарядка есть,но когда пытаюсь заглушить машину она не глохнет а работает также как и раньше только тахометр зашкаливает как будто аккум отцепили и все.Как быть?

[Виталио 473]

Всем привет.парни такой вопрос.Поставил гену от пятерки,все как по схемам тут соеденил,провода 15 и 67 перемкнул.В итоге зарядка есть,но когда пытаюсь заглушить машину она не глохнет а работает также как и раньше только тахометр зашкаливает как будто аккум отцепили и все.Как быть?

провода местами поменяй, которые у тебя "мама" разъемы в гену подключаются......тоже так было....серый провод который уходит на сток "Реле напряжения", его подключаешь на шоколадку или выносной рн, а желтый провод должен подключаться на средний вывод обмотки генератора

[Кирилл22]

http://www.picatom.com/22/bvjh-1.html
http://www.picatom.com/22/DSC01003-10.html
Привет всем Парни объясните как подключить правильно генератор который с кондером,на какую фишку какой провод а то запарились уже искать как что.

Сообщение отредактировал Кирилл22 - 16.11.2011, 21:22

[Виталио 473]

http://www.picatom.com/22/bvjh-1.html
http://www.picatom.com/22/DSC01003-10.html
Привет всем Парни объясните как подключить правильно генератор который с кондером,на какую фишку какой провод а то запарились уже искать как что.

напишу на будущее сразу...
по ссылке №1.. на щеточный узел подключаешь провод который идет на РН (реле напряжения), находится думаю знаешь где....на клемму "папа", то что слева от болта генератора, сажаешь провод который идет с реле зарядки..желтый должен быть
по ссылке №2... на болт сажаешь так же провода под гайку...там где на фото синий провод, подключаешь провод от реле зарядки,т.е. желтый...меняешь РС 702 на РС 527.....
З.Ы. а можешь не парится, вытащи шоколадку эту, поставь щетки обычные 01 и ездий спокойно))))

[Кирилл22]

Парни всем спасибо за помощ в подключении генератора все заработало!)))))А родные щетки туда не поставить,дырка большая))))

[rapsoid]

Такой вопрос. Тоже имеется генератор от пятерки, кроме махинаций с реле напряжения на корпусе что нибудь надо ещё делать? Говорят что ещё решать проблему с реле зарядки надо, на 05 генератор оно не нужно ибо надо напрямую на лампочку выводить. это так?

[Mitka]

Такой вопрос. Тоже имеется генератор от пятерки, кроме махинаций с реле напряжения на корпусе что нибудь надо ещё делать? Говорят что ещё решать проблему с реле зарядки надо, на 05 генератор оно не нужно ибо надо напрямую на лампочку выводить. это так?

Почитай здесь: http://vaz-2106.ru/forum/index.php?showtopic=12798
Или эту тему сначала...

Сообщение отредактировал Mitka - 10.3.2012, 0:35

[rapsoid]

Ну я правильно понял, что даже если щетки от 01 поставить все проблемы не решатся?

[payalnikk]

...что даже если щетки от 01...

А зачем их ставить? Если хочешь ставить другой РР присмотрись к 3-х уровневому и можно почитать у нас по ним тему

[rapsoid]

...что даже если щетки от 01...

А зачем их ставить?

Ставить, чтобы убрать таблетку с генератора и пустить все через рэлее на крыле, или так не прокатит? сори я просто не очень шарю в этом, но проблему надо решить) http://vaz-2106.ru/forum/index.php?act=att...st&id=41775 вот такой ген. мне достался.

[payalnikk]

Ставить, чтобы убрать таблетку с генератора....

Ставить щетки и РН от Г221 не лучший (если не худший) вариант.

вот такой ген. мне достался.

Вот вариант по лучше.

[rapsoid]

Обязательно ли решать проблему с лампочкой на приборке? вот что меня смущает. если оставлять реле в генераторе и замкнуть 15 и 67 провода на крыле, ps вместо штатных часов имеется вольтметр.

Сообщение отредактировал rapsoid - 10.3.2012, 13:17

[OPTIMUS PRIME]

Ставить щетки и РН от Г221 не лучший (если не худший) вариант.

Если вас не затруднит, ответьте почему так?У меня тоже ген Г-222+щетки и выносной РН

[payalnikk]

Обязательно ли решать проблему с лампочкой на приборке?

Лучший вариант это сделать по штатной схеме включения этого генератора

....У меня тоже ген Г-222+щетки и выносной РН

Мое замечание было для генератора 37.3701 (на фото в посте rapsoid) и им подобным. Именно для Г222 вариант выносного РН может быть и лучше.

[Кирилл22]

Робяты,опять потеря потерь.Подключил генератьр от 2105 по схеме описанной тут,зарядка появилась все работало.Но через какое то время прихожу в гараж и при выключенном зажигании горит лампа заряда аккумулятора,вставил ключ,включил зажигание,выключил.И в итоге теперь не горит ни одна лампа в приборах,сами приборы не робят,нет зарядки.Предохранители все целые.Что делать и где искать причину?

[payalnikk]

Что делать и где искать причину?

Все таки еще раз проверить предохранители 9-й и 10-й, проверить наличие на них напряжения при включенном зажигании.
Если напряжения на них не будет, проверить не слетел ли провод синий с черной полосой с колодки предохранителей (со стороны 10-го преда). Возможно подгорание в местах обжимок мамок на проводе, как со стороны преда так и со стороны замка зажигания (15-й контакт, толстый провод)

[antonchertov]

Разумеется. При этом отсоединяешь от старого РН провода 15 и 67 (розовый и серый), соединяешь их вместе, соединение изолируешь. Второй конец серого провода 67 подключаешь к клемме 15 нового генератора.

Вот только один косяк получается с лампой зарядки она не горит когда включаешь зажигание и горит когда заводишь двигатель!

[Виталио 473]

Разумеется. При этом отсоединяешь от старого РН провода 15 и 67 (розовый и серый), соединяешь их вместе, соединение изолируешь. Второй конец серого провода 67 подключаешь к клемме 15 нового генератора.

Вот только один косяк получается с лампой зарядки она не горит когда включаешь зажигание и горит когда заводишь двигатель!

реле лампы менял?еще небось и горит в пол накала?

[filipp]

Разумеется. При этом отсоединяешь от старого РН провода 15 и 67 (розовый и серый), соединяешь их вместе, соединение изолируешь. Второй конец серого провода 67 подключаешь к клемме 15 нового генератора.

Вот только один косяк получается с лампой зарядки она не горит когда включаешь зажигание и горит когда заводишь двигатель!

Реле другое должно стоять.

[DobrbIuu* koT]

Ребят помогите! Купил ваз2106 но в нем есть проблема не заряжается аккумулятор не знаю че делать стоигт генератор г222 подключено так:
желтый провод подсоединен к клеме на корпусе
серы провод подсоединен к РН
и 3 провода под гайкой на 10,но есть еще один провод он белый и идет с РН и так же подключен под гайку
проверял генератор мултиметром показывает 12.6....

[payalnikk]

По подсоединению все правильно. Похоже на регулятор напряжения..

[sedoy]

менять регулятор, возможно в паре с диодным (прозвонить бы мостик то)

[DobrbIuu* koT]

но прозванивал то я именно генератор непосредственно с клемы регулятора и там 12.6
регулятор поменял непосредственно перед проверкой

[sedoy]

но прозванивал то я именно генератор непосредственно с клемы регулятора и там 12.6
регулятор поменял непосредственно перед проверкой

ты не прозванивал, ты мерядл напряжение)
если реле менял а толку нет - снимай гену, разбирай его и звони диодный мост, это для начала....

[skazka]

Перечитал темы, перепробовал разные варианты но все без толку, может кто посоветует: как появилась шаха, переделано в ней было все, кроме генератора. Заглядывал, видел, что стоит новый на момент приобретения. Два года отпахал без проблем, и вот загорелась лампа, заряд до конца не пропал (стоит вольтметр, при выключенных приборах - есть минимальный заряд, с ближним заряд пропадает + поворотники - разряд). Пошел по схеме: заменил обе релюхи - непомогло. Снял гену - оказался Г222. Разобрал: подгорели 2 контакта на мосту, щетки 5-6мм. Поставил новые щетки, новый мост, внешне обмотка без повреждений. Собрал, воткнул - без изменений. Самое странное что, стоят 2 РН (на гене и под капотом) и ранее отлично работало. Убрал РН из под капота, подключил напрямую - без результата. Теперь думаю- идти за новым геной?

[Роман Кировоград]

наверное правильное решение, я в свое время так и сделал.

[skazka]

Вчера поменял - полный порядок :)

[Антонов]

У генератора 37.3701 сработались кольца якоря. Подскажите, взаимозаменяем ли якорь этого генератора с якорем генератора Г222?

Сообщение отредактировал Антонов - 4.9.2012, 19:50

[ASUS77701]

ребята а если я поставлю шоколадку от ваз 2101 на семерочный вместо реле напряжения пойдет ли он а то я не могу понять как его соединить?? и нет ли у кого нибудь случайно схемы куда идет черный провод и желтый какой из них на шоколадку цепляется??

[RiveRa]

Конденсатор такой как на фото (с зеленым проводком)
Возбуждение генератора лучше сделай по правилам, через резисторы с лампочкой, или например как тут

Доброго времени суток,ты не в курсе как должна звониться обмотка статора? и что может произойти,если якорь и статер с разных по характеристикам генеров?

[Ролакс]

http://www.autoprospect.ru/vaz/2106-zhigul...generatora.html

[payalnikk]

..как должна звониться обмотка статора?

Каждая обмотка должна иметь сопротивление 2,6+/-0,1 Ом, не должна прозваниваться на массу (на железо на которое намотана).

и что может произойти,если якорь и статер с разных по характеристикам генеров?

Сказать трудо, смотря с каких генераторов, какие данные обмоток... Вообще или изменеий не будет или будет работать не в полную мощность. Или, если обмотки (статора и ротора) от более мощьного генератора, возможен выход из строя диодов моста на пике мощности, так как "старые" диоды могут быть не рассчитаны на выпрямляемый ток.

[Андрей-59rus]

Скрытая информация:

Конденсатор емкостью 2,2 мкФ, в автомагазине они есть.

Как не трогал? Я так понял, что раньше у тебя стоял стоковый гена, сейчас от пятерки, схемы включения у них разные, то что ты замкнул 15 и 67 провода и ничего больше не делал, не означает что цепь возбуждения генератора правильная.
Еще лампочка контроля зарядки работает правильно?

В кратце напишу как подключить генератор с малыми потерями:
Что нужно:
1. Не рабочее или не нужное Реле Напряжения (РН);
2. Два резистора по 100 Ом на 1 или 2 Ватт, каждый.
3. Паяльник, олово канифоль, можно лак;
4. Термоусадка или изолента;
5. Кусок провода — 50-100 см длиной.
6. Разъем «мамка» — 1 шт.
7. Желательно тестер;

Теперь, что мы делаем:
1. Разбираем РН, откручиваем и выпаиваем с него платку.
На места платки подпаиваем, паралельно, два приготовленых резистора, если есть лак — лакируем места пайки.
Получается, что то вроде этого s001.radikal.ru/i195/1104/6a/3338de55adbd.jpg
Собираем и устанавливаем. Подключаем к «РН» провода как и были раньше.
2. Снимаем приборку, находим лампочку контроля зарядки, отрезаем от ее патрона провод белый с черной полосой, только так, чтобы мы могли к нему подпаяться. Зачищаем провод со стороны лампочки, другой обрезок изолируем — пригодится .
3. Подпаиваем к зачищеному проводу, приготовленый провод, изолируем соединение и протягиваем его, аккуратно и без фанатизма, к 10-му предохранителю. Там его обрезаем до нужной длины, и обжимаем или припаиваем мамку. Потом одеваем на 10- пред, со стороны оранжевого провода.
4. Убираем реле контроля заряда, и желтый провод, который шел с него на гену, оранжевый провод с реле изолируем. Черный провод, присоединяем к серому, который шел на счетки гены с 67 вывода нашего переделанного «РН» и изолируем.
Подсоединяем его на вывод «Д», генератора.
5. Те провода, что подсоединялись к 30-му болту старого гены, подсоединяем к новому.
Что бы было понятней, нарисовал схему
Все! Одеваем клемы на аккумулятор, включаем зажигание, проверяем загорелась ли лампа контроля, заводим, смотрим на лампу контроля заряда, проверяем зарядку

А вот подскажи ещё пожалуйста чёрный провод присоеденяем в 1 или 2 месте а серый так и остаётся на прямую с регулятора да гены?Просто у меня по нему при включченом зажигании постоянно "+" идёт.

Сори извени не прочтал сначала что написано перед ресунком.И сморозил глупость теперь всё понятно сегодня попробую так зделать.Токо вот где взять два резистора по 100 Ом 2вата это проблемма у нас в городе с этим беда таких магазинов нет.Можно их из чегото выпаять?

[payalnikk]

Токо вот где взять два резистора по 100 Ом 2вата это проблемма у нас в городе с этим беда таких магазинов нет.Можно их из чегото выпаять?

В радио магазине на коммунистической, а если выдрать... Первое что пришло на ум, панель предохранителей 2108-21099, дальше в старых цветных советских телеках модели 3УСЦТ, в строчной развертке, как раз два резистора что надо. А так конкретно.. Ну в БП от компа посмотреть можно.

[Роман Кировоград]

[Роман Кировоград]

[OPTIMUS PRIME]

Два раза посмотрел видео,все равно не понял что там меряет датчик,температуру клемы АкБ? Зачем? она не нагревается даже когда АКБ кипит".Правельнее было цеплять на боковину мерять температуру корпуса а именно нагрев електролита.Вобщем ХЗ,сомнительный девайс.

[Роман Кировоград]

OPTIMUS PRIME , снял видео работы, покажу, с чего ты взял что клема не нагревается а корпус только.))
как раз плюсовая клема по температуре соответствует температуре электролита, че она в воздухе висит что ли по твоему?

.Вобщем ХЗ,сомнительный девайс.

ну каждому свое, я уже долго пользуюсь, езжу днем со светом и на короткие расстояния часто, акб не заряжал уже 2 года... я их не произвожу и не торгую ими, так что просто советую...

[OPTIMUS PRIME]

Вы не подумайте там ничего,посто хочу выяснить принцып работы.А по поводу клемы (акб) при кипящем АКБ она у меня холодная,к тому же свицованая клема отбирает тепло.А вот корпус горячий,также и в гелевом акб от скутера.

Конечно при включении стартера клемы немного нагреваются,но и стывают тоже быстро.

[Роман Кировоград]

Конечно при включении стартера клемы немного нагреваются,но и стывают тоже быстро.

по идее, да и на самом деле, если все с массой в порядке , то не должны они нагреваться при прокрутке стартером, у меня холодные, специально пробовал.
ну а насчет температуры клемы, то думаю что рука того не ощутит, а этот датчик чувствует, видео покажу , но там просто в воду теплую опускаю датчик...

[OPTIMUS PRIME]

Ясно.

Впрынцепи никогда не думал о замене РН,всегда дает свои 14.5в и зимой и летом,хотя в холод иногда зашкаливает за 15в.По диагностике всегда видно берет заряд ли нет.работает в паре с генератором Г-222

http://forum.ixbt.com/post.cgi?id=attach:70:3536:2086:2.gif

Сообщение отредактировал OPTIMUS PRIME - 5.4.2014, 15:49

[Роман Кировоград]

Ясно.

Впрынцепи никогда не думал о замене РН,всегда дает свои 14.5в и зимой и летом,хотя в холод иногда зашкаливает за 15в.По диагностике всегда видно берет заряд ли нет.работает в паре с генератором Г-222

http://forum.ixbt.com/post.cgi?id=attach:70:3536:2086:2.gif

та, у тебя тоже отлично, если бы у меня так заряжал раньше я бы этот и не покупал, у тебя видно тоже термодатчик но встроенный в реле регулятор, у меня так же ведет себя , в мороз 15 валит, включаешь свет, печку чуть падает, но лучше чем недозаряд, тем более короткие расстояния часто...

а что есть Г-222 с выносным реле?

[OPTIMUS PRIME]

Хз,стоят обычные щетки от Г-221.На крышке написано Г-222 КАТЭк

[юрец6623]

это само леп тракторный мтз или юмз не такие они меньшего диаметра приходилось колупать а таблетка тракторная
