Как все знают на приборной панели 06 имеются спидометр, тахометр, указатель давления масла, указатель температуры ОЖ и указатель уровня топлива. Индикатором неисправности генератора служит контрольная лампа .Но хотелось бы не только неожиданно узнать о «смерти» генератора, но и контролировать напряжение в бортовой сети, чтобы иметь возможность предотвратить к примеру, разряд аккумуляторной батареи в случае если генератор не вырабатывает достаточного тока для её заряда .
Тем более что в поздних моделях ВАЗ-2105, 07 вольтметр даже занял место указателя давления масла.
Владельцы 06 могут дополнить инструментарий КиП этим прибором, установив его вместо штатных стрелочных часов в центре торпеды. Часы эти в большинстве своем весьма ненадежны, а учитывая что у большинства автовладельцев в салоне имеются еще как минимум одни часы(например на экране магнитолы, или отдельные электронные), то невелика потеря. К тому же эти часы довольно громко и немелодично тикают.
Для такой модернизации нам понадобятся:
1.Вольтметр от автомобиля УАЗ. Покупался в Москве, в большом магазине
запчастей по цене 190 р.
2.Отрезок провода длинной около 20-25 см.
3.Стандартная клемма типа «мама»
Внимание: при работе с электропроводкой автомобиля необходимо отключить аккумуляторную батарею, сняв провод «массы» с её клеммы, во избежание короткого замыкания и порчи электрооборудования автомобиля.
Порядок действий
Вынимаем из торпеды штатные часы, отключаем от них электропроводку, вытаскиваем из них патрон с лампой подсветки, и снимаем с них уплотнительное кольцо.
Подключать вольтметр мы будем к проводу «+» лампы освещения «бардачка».
Напряжение там появляется при включённом зажигании, так что наш вольтметр будет оживать вместе с остальными контрольными приборами при повороте ключа в замке.
К тому же в цепь с примерно таким же набором потребителей включается штатный вольтметр на 2105 и 2107.
Воспользоваться штатной проводкой от часов нельзя – «+» там постоянный, и поэтому вольтметр будет работать всегда, потребляя при этом ток достаточный для разряда батареи, если автомобиль долгое время находится без движения.
Протягиваем провод через отверстие от часов и боковину «бардачка» к патрону лампы его освещения. Вытаскиваем патрон с лампой из выключателя, снимаем провод питания лампы с клеммы, сращиваем или припаиваем наш провод к этому проводу и собираем все обратно как было. На другой конец провода закрепляем клемму «мама».
С вольтметра снимаем его крепление.
Чтобы прибор плотно держался в отверстии, обернем его 1-2 слоями изоленты черного цвета.
Надеваем на него уплотнительное кольцо от часов.
Подключаем провода – черный провод от штатных часов на клемму «-» вольтметра, протянутый нами провод к клемме «+» , вставляем в вольтметр патрон с лампой подсветки. Конец второго провода от часов (красный), необходимо заизолировать, т.к. на нем присутствует постоянное напряжение.

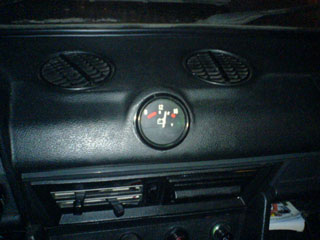

Вставляем вольтметр в отверстие.
Теперь при включенном зажигании прибор будет показывать нам напряжение в бортовой сети. Конечно, как и у прочих приборов, у него есть погрешность, но точность измерения достаточна для наших целей.
